Panel çit uygulamasında sağlamlık, düzgün görünüm ve uzun kullanım ömrü büyük ölçüde direklerin doğru aralıklarla yerleştirilmesine bağlıdır. Direkler birbirinden fazla uzak bırakıldığında paneller yeterince desteklenmeyebilir, bağlantı noktalarında zorlanma oluşabilir ve çit hattında zamanla eğilme görülebilir. Direklerin gereğinden sık yerleştirilmesi ise malzeme, beton, ankraj ve işçilik maliyetini artırır.
Panel çit direk aralığı için sahada sık kullanılan ölçü 2,50 metredir. Bunun temel nedeni, piyasadaki birçok standart panel çitin yaklaşık 2,50 metre genişliğinde üretilmesidir. Ancak bu değer her ürün ve her proje için değişmez bir kural değildir. Kullanılacak panelin gerçek genişliği, bağlantı sistemi, direk kesiti, çit yüksekliği, zemin yapısı, rüzgâr etkisi, köşeler ve kapılar birlikte değerlendirilmelidir.
Doğru yaklaşım, önce kullanılacak panel çitin teknik ölçüsünü kesinleştirmek, ardından direklerin merkezden merkeze mi yoksa içten içe mi ölçüleceğini üreticinin montaj sistemine göre belirlemektir. Sadece metreyi 2,50’ye bölerek direk siparişi vermek; kapı, köşe ve ayrı hatların bulunduğu projelerde eksik veya yanlış sonuç verebilir.
Bu rehberde panel çit direk aralığının nasıl belirlendiğini, açık ve kapalı hatlarda direk sayısının nasıl hesaplandığını, kapı ve köşe direklerinin hesaba nasıl eklendiğini ve sahada doğru yerleşim için nelere dikkat edilmesi gerektiğini ayrıntılı biçimde ele alacağız.
Panel Çit Direk Aralığı Nedir?
Panel çit direk aralığı, yan yana bulunan iki taşıyıcı direk arasındaki montaj mesafesidir. Bu ölçü, kullanılacak panelin direkler arasına doğru biçimde yerleşmesini sağlar.
Direk aralığı iki farklı biçimde ifade edilebilir:
- Direklerin merkez noktaları arasındaki mesafe
- Direklerin birbirine bakan iç yüzeyleri arasındaki net boşluk
Bu iki ölçü birbirinden farklıdır. Örneğin 60 milimetre genişliğinde bir direk kullanıldığında merkezden merkeze 2,50 metre olan mesafe ile direklerin iç yüzeyleri arasındaki açıklık aynı olmaz. Panelin bağlantı kulağı, kelepçe, klips ve direk ölçüsü bu farkı etkiler.
Bu nedenle montaj başlamadan önce üreticinin teknik ölçüsü kontrol edilmelidir. Bazı sistemlerde 2,50 metre değeri panelin dıştan dışa gerçek genişliğini, bazı sistemlerde ise montaj modülünü ifade edebilir. Direk noktalarının sadece tahmini panel ölçüsüne göre işaretlenmesi, panellerin sahada kısa veya uzun kalmasına neden olabilir.

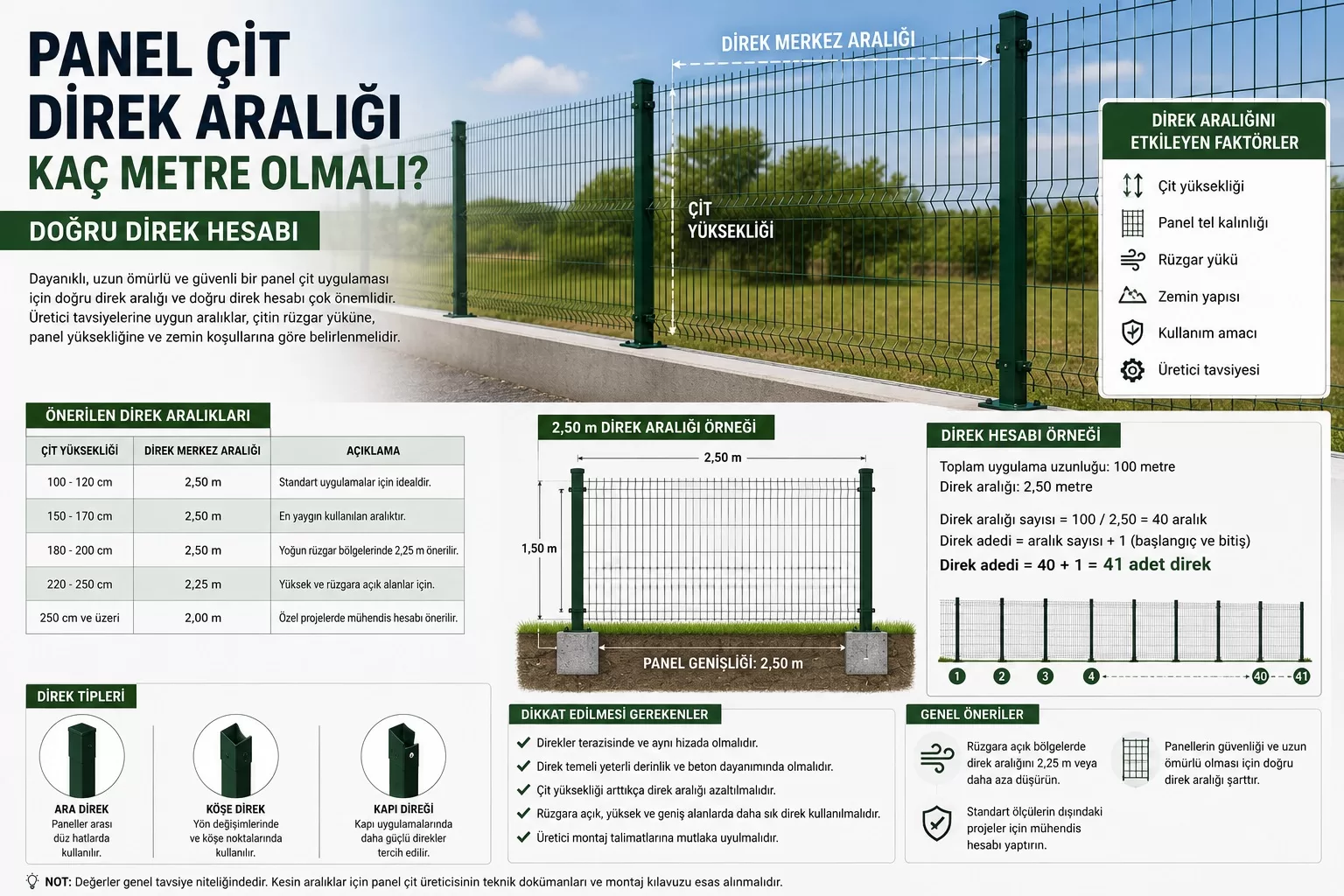

Panel Çit Direk Aralığı Genellikle Kaç Metredir?
Standart panel çit sistemlerinde yaygın direk aralığı yaklaşık 2,50 metredir. Bunun nedeni, sık kullanılan panel çitlerin 250 santimetre civarında genişliğe sahip olmasıdır.
Temel mantık şöyledir:
Direk montaj aralığı, kullanılan panelin uygulamadaki modül genişliğine göre belirlenir.
Panel 2,50 metre genişliğindeyse direk yerleşimi de kullanılan bağlantı sistemine göre yaklaşık bu ölçüye göre planlanır. Panel 2 metre genişliğindeyse direklerin 2,50 metre arayla yerleştirilmesi doğru olmaz. Böyle bir durumda panel direkler arasına ulaşmaz ve montaj yapılamaz.
Piyasada karşılaşılabilecek bazı panel genişlikleri şunlardır:
- 2 metre
- 2,40 metre
- 2,50 metre
- Projeye özel farklı ölçüler
Ürün siparişi verilmeden önce panelin katalog ölçüsü, direk kesiti ve bağlantı aparatının çalışma biçimi birlikte kontrol edilmelidir.
2,50 Metre Direk Aralığı Her Projede Kullanılır mı?
Hayır. 2,50 metre, yaygın bir panel modülüne dayanan pratik bir ölçüdür. Her saha ve her panel sistemi için değişmez bir montaj standardı olarak görülmemelidir.
Direk aralığını etkileyen başlıca unsurlar şunlardır:
- Panelin gerçek genişliği
- Çit yüksekliği
- Panel tel kalınlığı ve rijitliği
- Direğin kesiti ve et kalınlığı
- Bağlantı klipsi veya kelepçe sistemi
- Toprak, beton veya duvar tipi
- Arazinin eğimi
- Rüzgâra açıklık
- Köşe ve dönüş noktaları
- Kapıların konumu
- Üreticinin montaj talimatı
Özellikle yüksek, ağır veya kaplama yapılmış çit sistemlerinde rüzgârın oluşturduğu yük artabilir. Panel çitin üzerine sonradan suni çim, branda, gölgelik kumaş veya kapatıcı malzeme eklenmesi, sistemin rüzgârı daha fazla tutmasına neden olur. Böyle bir değişiklik yapılacaksa sadece standart direk aralığına güvenilmemeli; direk kesiti, temel ve bağlantı sistemi yeniden değerlendirilmelidir.
Yüksek güvenlik gerektiren, rüzgâra açık veya özel mühendislik isteyen projelerde üretici teknik dokümanı ve gerektiğinde uzman görüşü esas alınmalıdır.
Panel Genişliği ile Direk Aralığı Arasındaki İlişki
Panel çit direk aralığının belirlenmesindeki en önemli veri panel genişliğidir. Çünkü her panel, iki taşıyıcı direk arasında bağlantı elemanlarıyla sabitlenir.
Bir panelin uygulamada kapladığı gerçek uzunluk şu unsurlardan oluşabilir:
- Panelin dıştan dışa genişliği
- Direğin yarım kesit payı
- Bağlantı aparatının kalınlığı
- Montaj toleransı
- Köşelerde kullanılan özel bağlantı payı
Bu nedenle yalnızca panel üzerinde yazan ölçüyü görmek yeterli olmayabilir. Üreticinin “direk merkez aralığı”, “montaj aksı” veya “modül ölçüsü” olarak verdiği değerin kullanılması daha güvenlidir.
Örneğin panelin dıştan dışa genişliği 2,50 metre olabilir ancak bağlantı aparatının direk üzerindeki konumuna göre direk merkezleri arasında farklı bir montaj ölçüsü istenebilir. Ürüne ait teknik şema yoksa bir panel, iki direk ve bağlantı aparatları sahada kuru montajla bir araya getirilerek gerçek aks ölçüsü kontrol edilebilir.
Direk Aralığı Merkezden Merkeze Nasıl Ölçülür?
Merkezden merkeze ölçümde ilk direğin tam orta noktası ile ikinci direğin tam orta noktası arasındaki mesafe alınır. Bu yöntem, direk kesitleri farklı olduğunda karışıklığı azaltır ve proje çizimlerinde daha düzenli sonuç verir.
Örneğin ilk direğin merkez noktası sıfır kabul edildiğinde, 2,50 metrelik modülde sonraki direklerin merkezleri şu noktalarda olabilir:
- Birinci direk: 0 metre
- İkinci direk: 2,50 metre
- Üçüncü direk: 5 metre
- Dördüncü direk: 7,50 metre
- Beşinci direk: 10 metre
Bu düzen açık ve düz bir hat için geçerlidir. Kapı, köşe veya kısa son bölüm bulunduğunda yeni bir ölçüm hattı başlatılabilir.
Sahada ölçüm yapılırken şerit metrenin direğin kenarından değil, belirlenen referans noktasından ilerletilmesi gerekir. İlk direğin dış yüzeyinden ölçüm yapılıp sonraki direğin merkezine işaret konulması, her modülde küçük sapmalar oluşturabilir. Uzun bir hatta bu sapmalar birikerek son panelin yerleşmemesine neden olabilir.
Direk Aralığı İçten İçe Nasıl Ölçülür?
İçten içe ölçümde, iki direğin birbirine bakan yüzeyleri arasındaki net boşluk ölçülür. Bazı bağlantı sistemlerinde panel doğrudan bu boşluğa oturduğu için üretici net açıklık ölçüsü verebilir.
Bu yöntemde direk kesiti mutlaka dikkate alınmalıdır. Direk değiştirildiğinde iç açıklık aynı kalsa bile merkezden merkeze mesafe değişebilir.
Örneğin net açıklık 2,44 metre ve iki direk de 60 milimetre genişliğindeyse merkezden merkeze yaklaşık ölçü şu şekilde değerlendirilir:
Net açıklık + bir direk genişliği = merkezden merkeze yaklaşık mesafe
Ancak bağlantı aparatı direğin dışından veya yanından çalışıyorsa bu basit ilişki geçerli olmayabilir. Kesin ölçü için üreticinin montaj çizimi kullanılmalıdır.
Panel Çit Direk Sayısı Nasıl Hesaplanır?
Direk sayısı hesabına başlamadan önce çit hattı parçalara ayrılmalıdır. Tek parça açık düz hat, kapalı çevre, kapılı cephe ve birbirinden bağımsız hatlar aynı formülle hesaplanmaz.
Tek bir açık düz hat için temel hesap şöyledir:
Panel sayısı = hat uzunluğu ÷ panel modülü
Sonuç tam sayı değilse panel sayısı yukarı yuvarlanır.
Direk sayısı = panel sayısı + 1
Örneğin 25 metre uzunluğunda açık bir hatta 2,50 metre modül kullanılıyorsa:
25 ÷ 2,50 = 10 panel
10 + 1 = 11 direk
Bu hesapta ilk direk hattın başlangıcında, son direk hattın bitişinde bulunur. Aradaki direkler yan yana gelen iki panel tarafından ortak kullanılır.
50 Metre Panel Çit İçin Kaç Direk Gerekir?
Panel modülünün 2,50 metre olduğu, hattın kapısız ve tek parça açık düz hat olduğu kabul edilirse:
50 ÷ 2,50 = 20 panel
20 + 1 = 21 direk
Sonuç:
- 20 adet panel
- 21 adet direk
Hatta bir kapı veya bağımsız başlangıç noktası varsa direkler kroki üzerinden yeniden sayılmalıdır.
100 Metre Panel Çit İçin Kaç Direk Gerekir?
2,50 metre modüllü, kapısız ve açık düz bir hat için hesap şöyledir:
100 ÷ 2,50 = 40 panel
40 + 1 = 41 direk
Bu durumda teorik ihtiyaç 40 panel ve 41 direktir.
Ancak 100 metre uzunluk dört cepheli kapalı bir çevre oluşturuyorsa direk sayısı farklı olabilir. Son panel ilk direğe bağlandığı için kesintisiz kapalı sistemde panel sayısı ile direk sayısı teorik olarak eşit olabilir. Kapı veya bağımsız hat varsa bu ilişki değişir.
Kapalı Çevrede Direk Sayısı Nasıl Hesaplanır?
Çit hattı başlangıç noktasına geri dönerek kapalı bir çevre oluşturuyorsa son panel ilk direği kullanır. Bu nedenle kapısız ve kesintisiz bir kapalı çevrede teorik olarak direk sayısı panel sayısına eşit olabilir.
Örneğin çevresi 100 metre olan ve her cephesi 25 metre ölçülen kare bir alan düşünelim:
- Her cephede 10 panel
- Dört cephede toplam 40 panel
- Kapalı çevrede toplam 40 direk
Bu direklerin dört tanesi köşe noktasında görev yapar. Diğerleri ara direk olarak kullanılır.
Ancak cephe ölçüleri panel modülüne tam bölünmüyorsa her cephede panel kesimi oluşabilir. Bu durumda panel ve direk sayısı toplam çevrenin tek seferde bölünmesiyle bulunmamalıdır.
Düzensiz Arazide Direk Hesabı Nasıl Yapılır?
Düzensiz arazilerde her cephe ve her yön değişimi ayrı bir hat olarak değerlendirilmelidir. Toplam çevreyi panel genişliğine bölmek bazı projelerde eksik sonuç verir.
Örneğin toplam çevresi 100 metre olan bir arazinin cepheleri şu şekilde olsun:
- 24 metre
- 31 metre
- 19 metre
- 26 metre
2,50 metre panel modülüne göre panel hesapları:
- 24 ÷ 2,50 = 9,60, yani 10 panel
- 31 ÷ 2,50 = 12,40, yani 13 panel
- 19 ÷ 2,50 = 7,60, yani 8 panel
- 26 ÷ 2,50 = 10,40, yani 11 panel
Toplam 42 panel gerekir. Toplam çevre doğrudan bölünseydi 40 panel sonucu çıkardı. Cephe sonlarında oluşan ayrı kesimler nedeniyle gerçek ihtiyaç artabilir.
Direk hesabı yapılırken köşe direklerinin ortak kullanımı ve kesilmiş panel parçalarının başka cephelerde kullanılıp kullanılamayacağı değerlendirilmelidir. En güvenli yöntem, her paneli ve her direği kroki üzerinde işaretlemektir.
Kapı Bulunan Hatta Direk Aralığı Nasıl Hesaplanır?
Kapı, standart panel hattını kesintiye uğratır. Bu nedenle kapı genişliği toplam çit uzunluğundan düşülür ancak kapının iki yanında kalan bölümler ayrı ayrı hesaplanır.
Örneğin 25 metrelik bir cephede 4 metre araç kapısı ve 1 metre yaya kapısı bulunduğunu düşünelim. Kapılar cephenin farklı noktalarındaysa panel hattı birkaç parçaya ayrılır.
Örnek yerleşim:
- Birinci panel hattı: 7 metre
- Araç kapısı: 4 metre
- İkinci panel hattı: 5 metre
- Yaya kapısı: 1 metre
- Üçüncü panel hattı: 8 metre
2,50 metre modüle göre panel ihtiyacı:
- 7 metre için 3 panel
- 5 metre için 2 panel
- 8 metre için 4 panel
Toplam 9 panel gerekir. Net panel uzunluğu 20 metre olduğu için doğrudan bölme işlemi 8 panel sonucu verir. Ancak kapılar hattı parçalara ayırdığı için bir panel daha gerekebilir.
Kapıların iki yanında özel kapı direkleri kullanılır. Kapı direği aynı zamanda yan panelin taşıyıcı direği olarak kullanılabiliyorsa aynı noktaya ilave standart direk konulmaz.
Kapı Direkleri Arası Mesafe Nasıl Belirlenir?
Kapı direkleri arasındaki mesafe, standart panel aralığına göre değil kapının gerçek montaj ölçüsüne göre belirlenir. Müşterinin istediği net geçiş ölçüsü ile kapı kasasının dıştan dışa ölçüsü aynı olmayabilir.
Kapı siparişinden önce şu ölçüler netleştirilmelidir:
- Net geçiş genişliği
- Kapı kanatlarının toplam genişliği
- Menteşe ve kilit boşlukları
- Direklerin kesiti
- Kapının tek kanat, çift kanat veya sürgülü olması
- Otomasyon ekipmanı için gerekli alan
Kapı direkleri standart panel direklerinden daha güçlü seçilebilir. Araç kapısı gibi ağır sistemlerde direk temeli ve kesiti ayrıca değerlendirilmelidir.
Köşe Direkleri Arasında Standart Aralık Kullanılır mı?
Köşeye kadar olan son panel hattı, cephede kalan gerçek uzunluğa göre hesaplanır. Köşe noktasından sonra yeni yön için ayrı bir ölçüm başlatılır.
Örneğin bir cephe 23 metre ise:
23 ÷ 2,50 = 9,20
Bu cephede 10 panel kullanılması gerekir. Son panel standart ölçüde kalmayabilir ve kesilerek köşe direğine bağlanabilir.
Köşe direği iki farklı yönden gelen paneli taşıdığı için bağlantı biçimi standart ara direkten farklı olabilir. Ürüne göre özel köşe kelepçesi, çift direk veya farklı profil kullanılabilir.
Panel Yüksekliği Direk Aralığını Etkiler mi?
Panel yüksekliği arttıkça direk, bağlantı ve temel üzerindeki yük de değişir. Ancak panel yüksekliği tek başına direklerin mutlaka daha sık veya daha seyrek yerleştirilmesi gerektiği anlamına gelmez.
Doğru aralık şu veriler birlikte değerlendirilerek belirlenmelidir:
- Panel üreticisinin önerdiği modül
- Panel yüksekliği
- Tel çapı ve panel rijitliği
- Direğin kesiti
- Direk et kalınlığı
- Bağlantı aparatı sayısı
- Zemin ve temel dayanımı
- Rüzgâr etkisi
Yüksek panellerde daha uzun ve güçlü direk, daha fazla bağlantı noktası veya daha sağlam temel gerekebilir. Üretici onayı olmadan standart paneli daha geniş direk aralıklarına yaymak güvenli değildir.
Çim Çit Kaplaması Direk Aralığını Etkiler mi?
Mevcut panel çitin üzerine çim çit, branda veya kapatıcı kaplama uygulandığında çit hattı rüzgârı daha fazla tutabilir. Açık gözlü panel, rüzgârın önemli bölümünü geçirirken kaplama yapılan yüzey bir perde gibi davranabilir.
Bu durum özellikle şu alanlarda önemlidir:
- Açık araziler
- Kıyı bölgeleri
- Yüksek kotlu sahalar
- Uzun ve kesintisiz cepheler
- Yüksek panel uygulamaları
Sonradan kaplama yapılacaksa mevcut direk aralığı, direk kesiti, ankraj ve temel yeterliliği kontrol edilmelidir. Sadece daha fazla klips eklemek, taşıyıcı sistem yetersizse sorunu çözmeyebilir.
Toprak Zeminde Direk Aralığı Nasıl İşaretlenir?
Toprak zeminde önce uygulama hattının başlangıç ve bitiş noktaları belirlenir. Bu noktalara kazık çakılarak aralarına ip gerilir. İp, direklerin aynı hat üzerinde ilerlemesini sağlar.
İşaretleme sırası genel olarak şöyledir:
- Başlangıç ve bitiş noktalarını belirleyin.
- Köşe ve kapı yerlerini işaretleyin.
- Hat boyunca hizalama ipi gerin.
- Üretici modülüne göre direk merkezlerini ölçün.
- Her direk noktasını boya veya kazıkla işaretleyin.
- Son bölümde kalan mesafeyi kontrol edin.
- Çukur açmadan önce bütün ölçüleri yeniden doğrulayın.
İşaretleme sırasında ilk birkaç aralığın doğru olması yeterli değildir. Her direk noktası başlangıç referansından kontrol edilirse ölçüm hatalarının birikmesi önlenebilir.
Beton Duvar Üzerinde Direk Aralığı Nasıl İşaretlenir?
Beton duvar üzerinde flanşlı direk kullanılacaksa taban plakalarının duvar genişliğine uygunluğu kontrol edilmelidir. Direk merkezleri işaretlenmeden önce köşelerde, kolonlarda ve kapılarda özel yerleşim ihtiyacı belirlenmelidir.
İşaretleme sırasında şu noktalar kontrol edilmelidir:
- Duvarın yeterli genişlikte olması
- Beton yüzeyde çatlak bulunmaması
- Taban plakasının kenara fazla yaklaşmaması
- Ankraj deliklerinin mevcut donatıyla çakışma ihtimali
- Direklerin aynı aks üzerinde olması
- Duvar kotundaki değişimler
Direk aralığı doğru olsa bile zayıf veya dar bir duvara yapılan montaj güvenli olmayabilir. Gerekiyorsa beton hatıl veya özel taşıyıcı çözüm planlanmalıdır.
Eğimli Arazide Direk Aralığı Nasıl Planlanır?
Eğimli arazide paneller kademeli veya eğime uyumlu biçimde monte edilebilir. Her iki yöntemde de direk noktaları gerçek uygulama planına göre belirlenmelidir.
Kademeli montajda paneller yatay kalır ve her panel bir önceki seviyeden yukarı veya aşağı alınır. Bu nedenle:
- Direklerin görünen boyları değişebilir.
- Son panelde kesim gerekebilir.
- Zeminle panel arasında farklı boşluklar oluşabilir.
- Köşe ve kapı yerleşimi zorlaşabilir.
Direk aralığını belirlerken yalnızca haritadaki yatay mesafe kullanılmamalıdır. Çitin arazide izleyeceği gerçek hat ölçülmelidir.
Çok eğimli veya düzensiz sahalarda her panelin yeri kroki üzerinde gösterilmeli ve direk boyları ayrı ayrı not edilmelidir.
Son Bölüm Panel Genişliğinden Kısa Kalırsa Ne Yapılır?
Çit hattının uzunluğu panel modülüne tam bölünmediğinde son bölüm standart panelden kısa kalır. Bu durumda birkaç farklı çözüm uygulanabilir:
- Son panel uygun ölçüde kesilebilir.
- Uygun ise kesilen parça başka hatta kullanılabilir.
- Direk aralıkları üretici toleransı içinde küçük miktarda dağıtılabilir.
- Özel ölçülü panel üretilebilir.
- Kapı veya köşe yerleşimi yeniden düzenlenebilir.
Direk aralıklarını gelişigüzel büyütmek doğru bir çözüm değildir. Örneğin 2,50 metre için üretilmiş panelleri 2,60 metre aralığa yaymak panelin bağlantı noktalarına ulaşmamasına neden olur.
Aralıkların küçültülmesi de panel kesimi gerektirir. Kesilen panelin kenar koruması, boya ve bağlantı şekli düzgün yapılmalıdır.
Direk Aralıklarını Eşit Dağıtmak Doğru mudur?
Bazı ustalar son bölümde çok kısa panel kalmaması için cephe uzunluğunu toplam panel sayısına bölerek bütün direk aralıklarını eşit dağıtmayı tercih eder. Bu yöntem yalnızca kullanılan panel ve bağlantı sistemi buna izin veriyorsa uygulanabilir.
Sabit ölçülü kaynaklı panel çitlerde panel genişliği değiştirilemez. Direk aralıkları panel bağlantı noktalarına uymalıdır. Bu nedenle sabit panellerde bütün aralıkları keyfî biçimde değiştirmek mümkün değildir.
Esnek tel örgü sistemlerinde direk aralıkları belirli sınırlar içinde düzenlenebilir. Panel çitte ise üretici modülü esas alınmalıdır.
Direk Çukuru Derinliği ile Direk Aralığı Aynı Şey midir?
Direk aralığı yatay mesafeyi, direk çukuru derinliği ise direğin zemine sabitlenme biçimini ifade eder. Bu iki değer farklıdır ancak sistemin dayanıklılığı açısından birlikte değerlendirilir.
Direk aralığı doğru olsa bile çukur ve beton yetersizse direkler zamanla eğilebilir. Benzer biçimde güçlü temeller yapılmış olsa bile panelin uygun olmadığı geniş aralıklar kullanılırsa bağlantı ve panel sorunları ortaya çıkabilir.
Çukur ve temel ölçüsü şu koşullara göre belirlenmelidir:
- Direk boyu ve kesiti
- Panel yüksekliği
- Zemin türü
- Rüzgâr etkisi
- Panel ağırlığı
- Kaplama bulunup bulunmaması
- Bölgesel iklim koşulları
Tek bir temel ölçüsünü bütün projelere uygulamak yerine saha ve ürün koşullarına göre karar verilmelidir.
Direk Hesabında Fire Payı Gerekir mi?
Direkler adetle hesaplandığı için panelde olduğu gibi kesim firesi genellikle oluşmaz. Buna rağmen taşıma hasarı, kaynak hatası, yanlış kesim veya sahadaki beklenmeyen değişiklikler için yedek direk ihtiyacı değerlendirilebilir.
Yedek direk gereksinimi şu durumlarda artabilir:
- Şantiyenin tedarikçiden uzak olması
- Direklerin sahada kesilecek olması
- Çok sayıda köşe ve kapı bulunması
- Özel boy direk kullanılması
- Eğimli arazide farklı boyların gerekmesi
- Nakliye sırasında hasar riski
Yedek pay gelişigüzel eklenmemeli, projenin gerçek riskine göre belirlenmelidir.
Panel Çit Direk Hesabına Örnek
Aşağıdaki proje bilgilerini ele alalım:
- Toplam açık düz hat: 37 metre
- Panel modülü: 2,50 metre
- Kapı: Yok
- Köşe: Yok
Panel hesabı:
37 ÷ 2,50 = 14,80
Sonuç yukarı yuvarlanır ve 15 panel gerekir.
Direk hesabı:
15 + 1 = 16 direk
Son panel standart ölçüden kısa kullanılacağı için kesim planı yapılmalıdır.
Kapılı Direk Hesabına Örnek
Toplam 40 metrelik düz bir cephede 4 metrelik araç kapısı bulunsun. Kapının iki yanında kalan panel hatları 16 metre ve 20 metre olsun.
Birinci hat:
16 ÷ 2,50 = 6,40, yani 7 panel
Açık hat direği:
7 + 1 = 8 taşıyıcı nokta
İkinci hat:
20 ÷ 2,50 = 8 panel
Açık hat direği:
8 + 1 = 9 taşıyıcı nokta
Kapı direkleri panel hatlarının uç direkleri olarak kullanılıyorsa aynı noktalar iki kez sayılmamalıdır. Proje krokisinde:
- Bir başlangıç direği
- Ara direkler
- Birinci kapı direği
- İkinci kapı direği
- İkinci hattın ara direkleri
- Bir bitiş direği
tek tek işaretlenmelidir. Bu yöntem, formüllerin neden olabileceği çift sayım hatasını önler.
Direk Aralığı Hesabında En Sık Yapılan Hatalar
Panel çit montajında sık karşılaşılan hataların önemli bir bölümü ölçüm ve işaretleme aşamasında oluşur.
- Panelin gerçek genişliğini doğrulamadan 2,50 metre kabul etmek
- Merkezden merkeze ve içten içe ölçüyü karıştırmak
- Bağlantı aparatının payını hesaba katmamak
- Toplam uzunluğu tek seferde bölmek
- Cepheleri ayrı ayrı hesaplamamak
- Kapıların iki yanında kalan hatları ayırmamak
- Kapı direklerini iki kez saymak
- Köşe direklerini standart ara direk gibi değerlendirmek
- İlk aralıktaki ölçüm hatasını bütün hatta taşımak
- Son bölümün ölçüsünü montajdan önce kontrol etmemek
- Eğimli araziyi yatay harita mesafesiyle hesaplamak
- Çit yüksekliği ve rüzgâr etkisini değerlendirmemek
- Çim çit veya branda kaplamasını hesaba katmamak
- Duvarın ve ankraj yüzeyinin dayanımını kontrol etmemek
Bu hatalar, panelin direkler arasına oturmamasına, gereksiz malzeme siparişine, çit hattında eğrilik oluşmasına veya montajın yarıda kalmasına neden olabilir.
Montajdan Önce Direk Yerleşim Kontrolü
Çukur açılmadan veya beton delinmeden önce bütün direk noktaları son kez kontrol edilmelidir.
- Başlangıç ve bitiş noktaları doğru mu?
- Kapıların net açıklıkları kesinleşti mi?
- Köşe noktaları işaretlendi mi?
- Panelin gerçek modül ölçüsü doğrulandı mı?
- Direk merkezleri aynı referansa göre ölçüldü mü?
- Son panelin ölçüsü kontrol edildi mi?
- Direkler aynı hizada mı?
- Duvar veya zeminde engel var mı?
- Bağlantı aparatları direk kesitiyle uyumlu mu?
- Özel köşe ve kapı direkleri hazır mı?
Bu kontrol birkaç dakika sürer ancak yanlış açılan çukurların doldurulması veya beton üzerinde hatalı deliklerin onarılması gibi zaman kayıplarını önler.
Doğru Direk Aralığının Sağladığı Avantajlar
Doğru hesaplanan ve düzgün işaretlenen direk aralığı, çit sisteminin hem teknik hem de görsel kalitesini artırır.
- Paneller direklere zorlanmadan bağlanır.
- Çit hattı düzgün ve aynı aks üzerinde görünür.
- Bağlantı aparatları doğru noktalarda çalışır.
- Panel kesimi ve malzeme kaybı azalır.
- Eksik veya fazla direk siparişi önlenir.
- Montaj süresi daha doğru planlanır.
- Maliyet ve teklif hesabı daha güvenilir olur.
- Kapı ve köşe geçişleri daha düzenli hazırlanır.
Dijital Direk Hesabı Neden Faydalıdır?
Basit düz hatlarda panel ve direk hesabı elle yapılabilir. Ancak proje çok sayıda cephe, kapı, köşe ve farklı ürün hattı içerdiğinde hesaplama zorlaşır.
Dijital metraj sistemi kullanıldığında:
- Her cephe ayrı kaydedilebilir.
- Panel modülü projeye göre tanımlanabilir.
- Kapı boşlukları ayrı girilebilir.
- Köşe ve özel direkler işaretlenebilir.
- Panel ve direk adetleri kontrol edilebilir.
- Malzeme fiyatları hesaba eklenebilir.
- İşçilik ve nakliye maliyeti hesaplanabilir.
- Müşteriye düzenli PDF teklif hazırlanabilir.
Metrajist gibi saha çalışmalarına yönelik çözümler, ölçüm bilgilerinin aynı proje içinde saklanmasına ve malzeme hesabına aktarılmasına yardımcı olur. Böylece sahadaki notların ofiste yeniden yazılması sırasında oluşabilecek hatalar azaltılır.
Panel Çit Direk Aralığı Hakkında Sık Sorulan Sorular
Panel çit direkleri kaç metre arayla dikilir?
Yaygın 2,50 metre genişliğindeki panel sistemlerinde direkler yaklaşık 2,50 metrelik montaj modülüne göre yerleştirilir. Kesin ölçü, panel üreticisinin merkezden merkeze veya net açıklık değerine göre belirlenmelidir.
Panel çit direk arası 3 metre olabilir mi?
Yalnızca kullanılan panel ve taşıyıcı sistem 3 metrelik modül için üretilmişse uygulanabilir. 2,50 metre genişliğindeki standart paneli 3 metre aralıklı direklere bağlamak mümkün değildir.
100 metre panel çit için kaç direk gerekir?
2,50 metre modüllü, kapısız ve açık düz hatta 40 panel ile 41 direk gerekir. Kapalı çevre, kapı ve köşeler bu hesabı değiştirebilir.
50 metre panel çit için kaç direk gerekir?
2,50 metre modüllü tek parça açık düz hatta 20 panel ve 21 direk gerekir.
Kapı direkleri standart direk hesabına dahil edilir mi?
Kapı direkleri toplam direk sayısı içinde yer alır ancak malzeme listesinde özel direk olarak ayrı gösterilmelidir. Yan paneli de taşıyorsa aynı noktaya ayrıca standart direk eklenmez.
Köşe direği ek direk sayılır mı?
Köşe direği toplam direk sayısına dahildir. Ancak kullanılan sisteme göre tek özel direk, çift direk veya farklı bağlantı çözümü gerekebilir.
Direk aralığı nereden ölçülür?
Üretici sistemine göre merkezden merkeze veya direklerin iç yüzeyleri arasından ölçülebilir. İki yöntem karıştırılmamalıdır.
Panel yüksekliği arttığında direk aralığı küçültülür mü?
Bu karar yalnızca yüksekliğe bakılarak verilmemelidir. Panel, direk, bağlantı, temel, rüzgâr ve üretici teknik verileri birlikte değerlendirilmelidir.
Panel çit direk aralığı yaygın sistemlerde yaklaşık 2,50 metre olarak uygulanır. Bunun temel nedeni, standart panel çitlerin önemli bir bölümünün yaklaşık 250 santimetre genişliğinde üretilmesidir. Ancak doğru direk aralığı kullanılan panelin gerçek montaj modülüne göre belirlenmelidir.
Montaj öncesinde panel genişliği, direk kesiti ve bağlantı aparatları birlikte kontrol edilmelidir. Direklerin merkezden merkeze mi yoksa içten içe mi ölçüleceği kesinleştirilmeden sahada işaretleme yapılmamalıdır.
Tek parça açık düz hatta direk sayısı genel olarak panel sayısından bir fazladır. Örneğin 2,50 metre modüllü 100 metrelik açık hatta 40 panel ve 41 direk gerekir. Kapalı çevrede son panel ilk direği kullandığı için sayı değişebilir.
Kapı, köşe, girinti, çıkıntı ve birbirinden bağımsız cepheler direk hesabını doğrudan etkiler. Bu nedenle toplam çevreyi tek seferde panel genişliğine bölmek yerine her hat ayrı hesaplanmalı ve bütün direkler kroki üzerinde görevlerine göre işaretlenmelidir.
Doğru direk hesabı; panel kesimini, malzeme kaybını ve montaj hatalarını azaltır. Çit hattının düzgün görünmesini sağlar, maliyet hesabını kolaylaştırır ve müşteriye daha güvenilir teklif hazırlanmasına yardımcı olur.
Metrajist ile saha hatlarını ayrı ayrı kaydedebilir, panel ve direk adetlerini kontrol edebilir, köşe ve kapı noktalarını projeye ekleyebilir, maliyet ile kâr hesabı yapabilir ve müşterilerinize profesyonel PDF teklifler hazırlayabilirsiniz.
